本標準規定了橡膠空氣彈簧的產品分類、技術要求、檢驗方法與貯存及其涉及的部分術語。 2. 引用標準
GB/13061-1991 汽車懸架用空氣彈簧橡膠氣囊 3. 術語
3.1 橡膠空氣彈簧

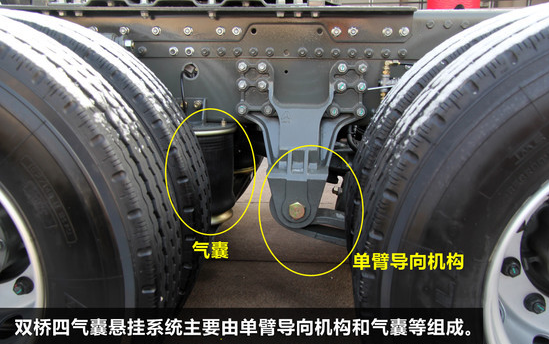

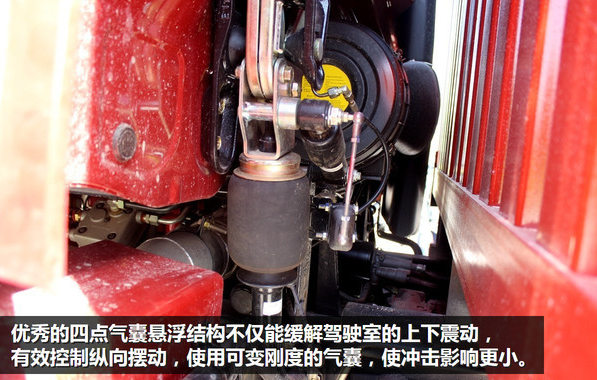

橡膠空氣彈簧是由簾線層、內外橡膠層或鋼絲圈經成型后硫化形成一種撓性體，利用充入空氣的可壓縮性實現彈性功能的一種橡膠元件。俗稱空氣彈簧、橡膠氣囊、氣囊等。 3.2 橡膠空氣彈簧總成
由橡膠空氣彈簧、上底座、下底座（活塞）、緩沖墊經裝配后形一個具有密閉氣室的整體.
3.3 負荷能力F
橡膠空氣彈簧總成在一定的內壓和高度條件下通過上、下底座端面向外推力的大小，也就是限制橡膠空氣彈簧向外伸張力的大小。 3.4 總成設計高度H0
橡膠空氣彈簧總成上、下底座端面之間設定的一個距離。以此距離為橡膠空氣彈簧變形量的原點，橡膠空氣彈簧工作時在原點上下振動。 3.5 工作氣壓P
在總成設計高度時允許充入橡膠空氣彈簧內的空氣壓力， 一般在0.4-0.8MPa范圍內選取。
3.6 最高高度HH
橡膠空氣彈簧總成在設計高度時充入最大工作氣壓后拉伸允許達到的最大高度。 3.7 最低高度HL
橡膠空氣彈簧總成在設計高度時充入最大工作氣壓后壓縮到極限位置時的高度。 3.8 工作行程S
橡膠空氣彈簧總成最高高度與最低高度之差值。橡膠空氣彈簧可在此范圍內振動。 3.9 有效面積Aw
能將空氣彈簧內的空氣壓力以力的形式傳遞到與之相接觸零件上的平面。 在柱塞或缸體這樣的剛性結構體上，有效直徑dw的尺寸是柱塞內直徑的尺寸。 而在柔性結構的空氣彈簧上，有效直徑dw則始終小于空氣彈簧的外直徑。在空氣彈簧膠囊壁上，切線垂直于彈簧力以及承載力的地方，有效平面AW就是外界線，就是膜式彈簧的最低彎曲點或多曲彈簧的活動環的最高和最低點。
圖：有效面積和承載力：
AW=F/P 式中：AW---橡膠空氣彈簧有效面積，mm2， F—橡膠空氣彈簧負荷，kN, P—橡膠空氣彈簧的內壓，MPa, 3.10 有效直徑De
按有效面積計算的圓直徑。 3.11 最大外徑Ｄm
橡膠空氣彈簧在充入最大工作氣壓后，在整個工作行程中所達到的最大外直徑。 3.12 爆破壓力
橡膠空氣彈簧進行爆破試驗時，爆破時橡膠空氣彈簧內達到的最大壓力。
4. 產品分類 4.1 產品類型
橡膠空氣彈簧按形狀分為囊式、膜式和袖筒式三大類。按密封結構形式分為壓力自封式、輪緣夾緊式、箍環密封式和混合式四大類。 4.2 產品型號（略）
5. 技術要求 6 運輸與貯存
橡膠空氣彈簧在運輸與貯存過程中，應盡量保持干、陰晾。應避免暴曬，禁止與酸、堿、油和其它有機溶劑接觸，遠離熱源
移與氣壓變化的曲線，是位移與負荷能力曲線的補充，表示在某一高度下相應負荷時的內部氣壓，空氣彈簧的內部壓力是影響空氣彈簧的使用壽命的因素之一。 3．基本數據表和具體負荷能力數據表
基本數據表包括產品重量、負荷能力、工作氣壓、工作行程、建議總成設計高度、總成拉伸最高高度、總成壓縮最低高度。如圖769N基本數據表，表示769N空氣彈簧總成的總體情況，從表中很直觀的查出769N總體概況。
具體負荷能力數據表表示將橡膠空氣彈簧總成調整到建議設計高度，然后向橡膠空氣彈簧總成內充入一定氣壓的空氣,如表中的0.3Mpa、0.5Mpa、0.8Mpa。關閉進氣閥門，保證空氣彈簧總成在上下運動過程中氣壓不泄漏,測量出不同高度時的負荷能力。如圖769N橡膠空氣彈簧
在設計高度265mm時充入0.3Mpa的氣壓，負荷能力為920公斤，關閉進氣閥門，向上拉伸到極限位置415mm時，負荷能力為480公斤，向下壓縮到極限位置175mm時，負荷能力為1600公斤。在設計高度265mm時充入0.5Mpa的氣壓，負荷能力為1570公斤，關閉進氣閥門，向上拉伸到極限位置415mm時，負荷能力為650公斤，向下壓縮到極限位置175mm時，負荷能力為2580公斤。在設計高度265mm時充入0.8Mpa的氣壓，負荷能力為2600公斤，關閉進氣閥門，向上拉伸到極限位置415mm
時，負荷能力為1060公斤，向下壓縮到極限位置175mm時，負荷能力為4300公斤。
總成高度
(mm)315265175
21541524101420800260034204300
92015702580
21001600
135010600.8MPa6500.5MPa4800.3MPa負荷能力769N具體負荷能力數據表
920-2600kg265mm240mm0.3-0.8MPa建議總成設計高度總成拉伸最高高度總成壓縮最低高度
175mm
415mm工作行程
工作氣壓產品重量負荷能力7.7kg
769N基本數據表
三.橡膠空氣彈簧使用中注意的問題
1. 使用氣壓
橡膠空氣彈簧屬于彈性元件,承受的載荷主要由簾線承受，簾線的層數主要由2層組成，特殊要求產品由4層簾線層組成.使用中氣壓過低,則可能導致空氣彈簧產品未正常膨脹,空氣彈簧不具備彈性功能,同時空氣彈簧會產生互相摩擦,造成空氣彈簧早期損壞。對于箍環密封式產品，一般充氣壓力不低于0.07MPa, 對于輪緣夾緊式和壓力自密封式產品，一般充氣壓力不低于0.1MPa。使用中氣壓過高,則可能導致有的空氣彈簧產品過度膨脹,造成空氣彈簧早期損壞。一般空氣彈簧產品的設計使用壓力為爆破壓力的三分之一，對于工作環境較好的地方，空氣彈簧產品的設計使用壓力可增加為爆破壓力的二分之一。
2 .使用行程
橡膠空氣彈簧在使用過程中，應保證不超出空氣彈簧的許用行程，超出許用行程則會嚴重影響橡膠空氣彈簧的使用壽命。每一種橡膠空氣彈簧的許用行程請參考橡膠空氣彈簧性能數據表。
3.安裝
空氣彈簧在安裝時應盡量保證上座與下座具有相同的中心線，盡量減空氣彈簧上座與下座中心線的偏移和傾斜，過多的偏移和傾斜會增加空氣彈簧的磨損，而且有內部摩擦的可能，容易導致空氣彈簧的早期損壞?？諝鈴椈稍诎惭b時應保證具有足夠的安裝空間，不得產生與任何部件之間的摩擦，在整個使用期間不能與任何部件產生干涉，并采取必要措施防止堅硬物體的沖擊。
4. 貯存
橡膠空氣彈簧應貯存在干燥、陰涼、通風的環境。 5. 更換及替換
空氣彈簧使用損壞或發生泄漏后，必須進行更換，更換時首先按原產品型號進行更換，當無法購買到原型號產品時，選用具有相同性能的產品進行替換。禁止在沒有技術支持的情況下，自行選用其它產品進行替換。 6．避免油類物質接觸空氣彈簧表面。
四.橡膠空氣彈簧常見故障及原因分析
故障現象
原因分析
儲氣罐氣壓太低，不能打開壓力保護閥。
空氣控制管路匯泄漏或堵塞。 空氣彈簧癟陷

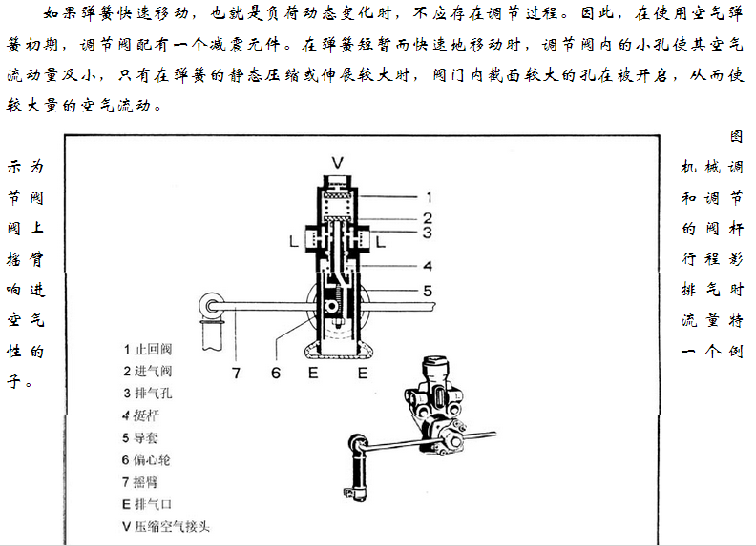

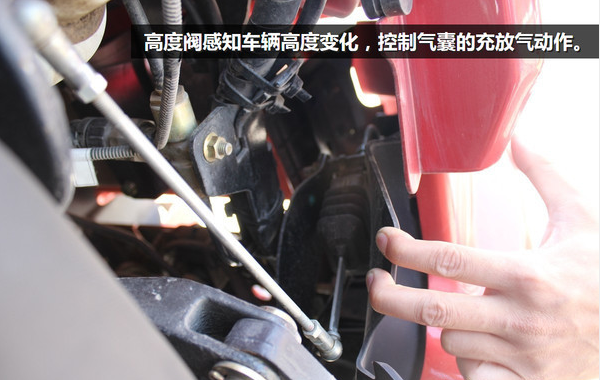

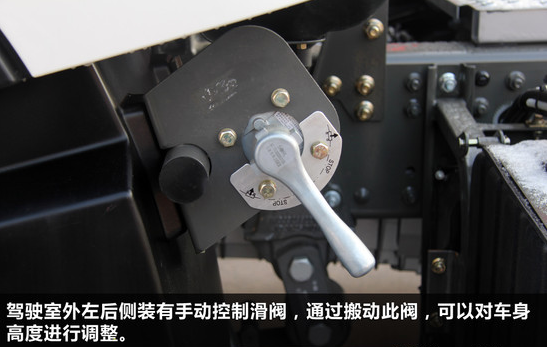

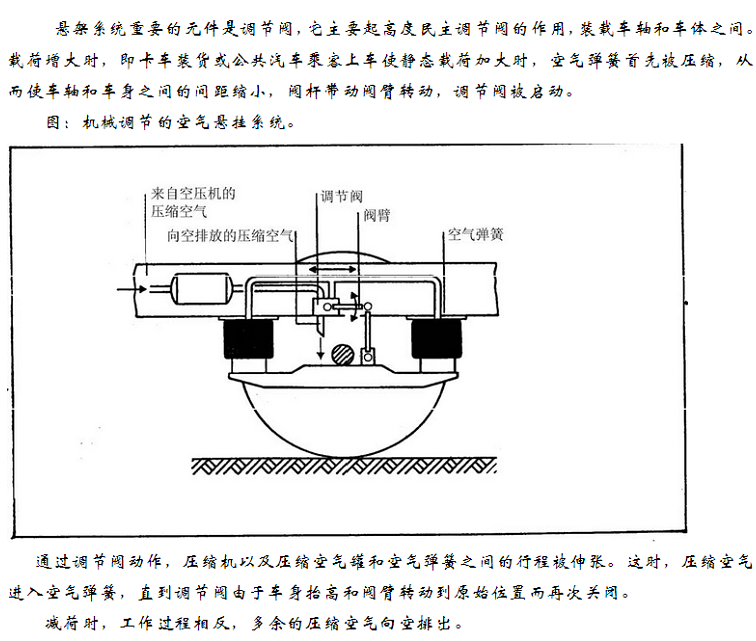

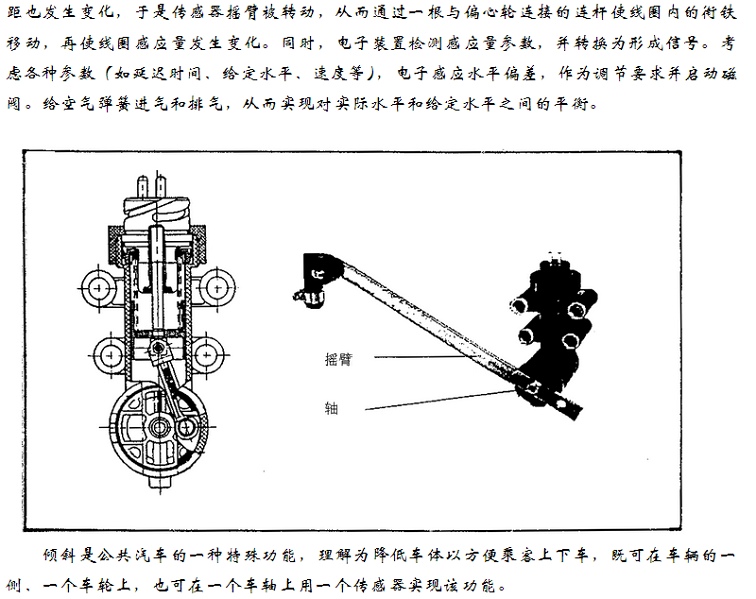

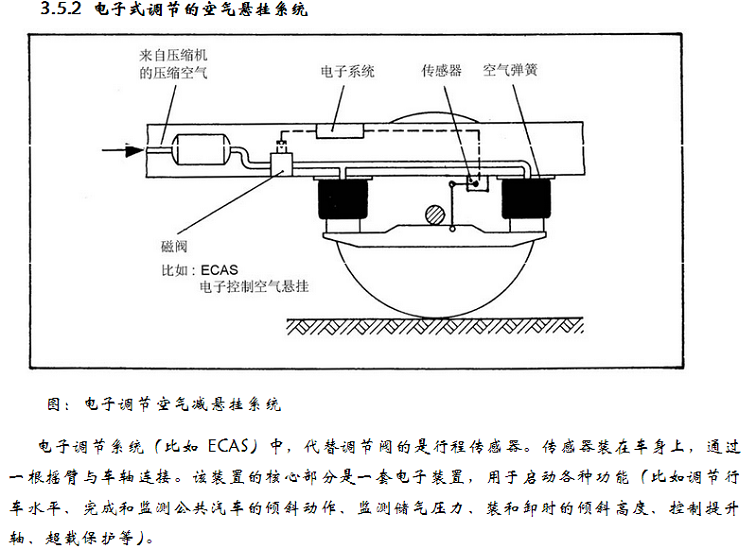

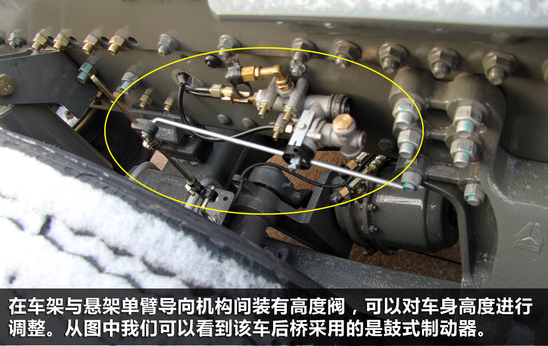

高度控制閥失效或柔性連桿松脫。 空氣彈簧周圍間隙不夠，與其零發生磨擦。
減震器損壞、管路松動等造成與氣囊干涉摩擦。 空氣彈簧表面磨損
或磨穿
空氣彈簧底座活塞外粘有砂石、玻璃渣等。 懸掛高度過低，空氣彈簧長期在較低氣壓下工作。
高度控制閥失效或其柔性連桿松脫。
空氣彈簧型號不對。 空氣彈簧上座板凹
陷
供氣壓力偏低，車輛超載嚴重。 減震器失效，損壞或型號不對。
高度控制閥不工作。
懸掛高度過高，空氣彈簧長期在超正常氣壓下工作。
空氣彈簧上座板凸
起
空氣彈簧型號不對。
供氣壓力過高，超載嚴重。
減震器失效，損壞或型號不對，氣囊拉伸過長。
空氣彈簧與上座板或下座結合處開裂、漏氣，或螺釘、螺栓根部漏氣
緩沖墊偏心接觸，形成氣囊與上緣板或活塞結合處局部磨損。
空氣彈簧安裝不正確，空氣彈簧縱向歪斜。
懸架安裝不正確，空氣彈簧橫向歪斜。
空氣彈簧歪斜、緩沖墊偏心接觸
車架支架上定位調整塊開焊或銷耳內橡膠襯套損壞，造成懸架漂移。
氣囊上沾涂了油脂等造成過早老化。
氣囊皺裂
正常老化。
彈性下降，越來越硬
儲氣罐中水汽沒有及時放出，空氣彈簧內積聚越來越多的水。
